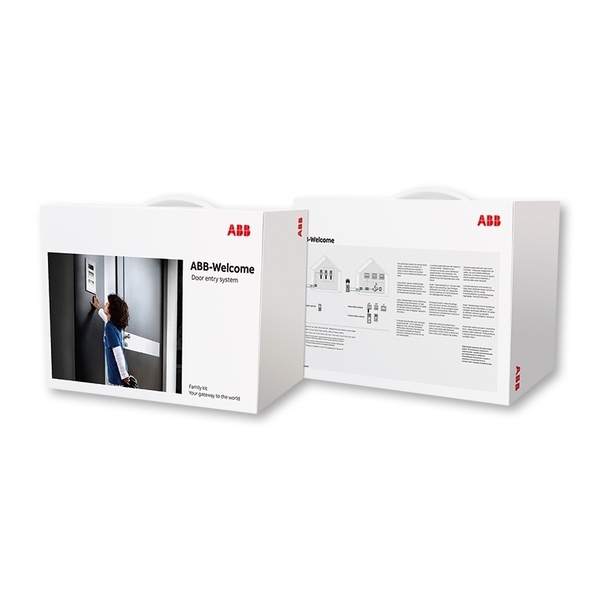

Video sada ABB-Welcome Midi pro 1 účastníka 4,3"

Video sada, 1 účastník

2 vodičový sběrnicový systém s jednoduchým zapojením

Kód produktu: 2TMA210310N0005

Typové číslo: M20321-02

Video sada ABB-Welcome Midi pro 1 účastníka
Sada obsahuje:
– Kryt tlačítkového tabla, velikost 1/2 (2TMA210010A0008)
- Modul kamerový (2TMA210010N0001)
- Modul hlasový, s tlačítkem 1/2 (2TMA210010A0002)
- Krabice instalační, zapuštěná, velikost 1/2 (2TMA210010N0008)
- Jednotka řídicí univerzální mini, řadová (2TMA210160H0002)
- Videotelefon domovní, s hands-free ovládáním 4,3" (2TMA210050W0007)
Rozměry: 295 × 315 × 184 mm

Sada ABB Welcome Midi - video pro jednoho účastníka – technická specifikace:

Videotelefon s hands-free ovládáním v bílé barvě s displejem s úhlopříčkou 4,3“ a se šesti dotykovými tlačítky, přičemž jedno je volitelně programovatelné. Přístroj umožňuje další funkce jako interkom nebo přesměrování volání. Videotelefon lze instalovat na povrch, kde má výšku 24 mm. Při instalaci pod omítku, s příslušnou instalační krabicí (není součástí sady), je pak výška nad povrchem pouze 7 mm. Přístroj umožňuje uložit v paměti 60 snímků příchozích návštěv. Moderní dvouvodičový systém.

K hlasové jednotce:

Připojení systémové sběrnice pro celé tlačítkové tablo.
3 stavové LED diody, snímač intenzity osvětlení (režim den/noc).
Svorky pro přímé připojení zámku 12V. Přídavný bezpotenciálový kontakt pro druhý zámek, (ovládání pohonu brány).
Svorky pro připojení snímače otevření dveří nebo zámku.
Svorky pro připojení odchodového tlačítka.
Nastavitelný časový interval pro otevření zámku.
Nastavení hlasitosti komunikace.
1 tlačítko pro vyzvánění, podsvícení v režimu den/noc.
Možnost nastavení jednoduchého nebo dvojitého režimu tlačítek.

Rozměry (v × š × h): 72 × 96 × 38 mm
Stupeň krytí: IP 54
Pracovní teploty: –40 až +55 °C

Hlasový modul je kompatibilní s platformou 135 mm (pouze s AUDIO kryty 135 mm) i s platformou 125 mm.

K instalační krabici:

Pro montáž krytu tlačítkového tabla, velikost 1/1 pod omítku.

Rozměry (v × š × h): 126 × 124 × 46 mm
Stupeň krytí: IP 54
Pracovní teploty: –40 až +55 °C

K jednotce řídící MINI:

Pro napájení a řízení systému.
V případě potřeby slouží jako přídavný napájecí zdroj pro větší instalace.

Výstupní napětí: 28 V DC
Výstupní proud: 0,65 A
Rozměry (v × š × h): 90 × 72 × 65 mm (4 M)
Stupeň krytí: IP 20
Pracovní teploty: –5 až +40 °C
230 V AC, 50 Hz
Ztrátový výkon: 4,55 W

K audio telefonu se sluchátkem:

1 tlačítko pro otevření zámku, 2 programovatelná tlačítka pro interkom,
ovládání spínacího modulu nebo otevření druhého zámku.
Pět volitelných polyfonních typů vyzvánění.
3-stupňové nastavení hlasitosti vyzvánění.

Instalace přímo na omítku nebo na standardní instalační krabici KU68.
Rozměry (v × š × h): 198 × 81 × 43 mm
Pracovní teploty: –5 až +40 °C

Upozornění:

Sada neobsahuje propojovací kabel mezi tablem - video telefonem - řídící jednotkou mini - el. zámkem.

Doporučený kabel k propojení je např. slaboproudý kabel J-Y(ST)Y 2x2x0,8 (1 pár jako rezerva).

Sada neobsahuje el. zámek pro branku.
