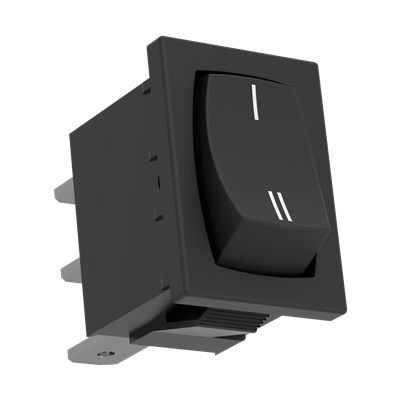

USS-02 Přepínač 1/2 (10 A/250 V AC)

Ovládací a signalizační moduly USS


• určeny pro spínání, ovládání a signalizaci pomocných i silových obvodů
• nové inovativní řešení původních ovládacích a signalizačních modulů OS
• USS - “Udělej si sám” = do základního modulu lze  “nacvaknout” různé typy spínacích a signalizačních jednotek
• jednotky se dodávají samostatně, jednotlivé konfigurace si provádí uživatel
• 16 typů jednotek: spínače, přepínače, tlačítka, prosvětlené spínače, různobarevné signálky včetně blikacích
• jednotky jsou měnitelné i do budoucna (např. při změně aplikace, rozšíření provozu..)
• do jednoho modulu lze osadit až 2 pozice jednotek (např. 2x přepínač, 2x signálky a nebo jejich kombinace) = oproti konkurenci úspora místa v rozvaděči
• v provedení 1-MODUL (90 x 17.6 x 64 mm), upevnění na DIN lištu
• rozsah pracovních teplot přístroje  -20.. +55 °C
• třmenové svorky, šroub M3 kombinovaná hlava, pozidrive 1

Typy jednotek:


• USS-ZM: Základní modul (krabička se svorkami a kontakty)
• USS-00: Záslepka pro neobsazené pozice v modulu USS
• USS-01: Spínač
• USS-02: Přepínač
• USS-03: Přepínač se střední polohou
• USS-04: Spínač + tlačítko se střední polohou
• USS-05: Přepínací tlačítko se střední polohou
• USS-06/R: Tlačítko rozpínací
• USS-06/S: Tlačítko spínací
• USS-07: Spínač s doutnavkou (červená)
• USS-08: Spínač s doutnavkou (zelená)
• USS-09: Spínač s doutnavkou (žlutá)
• USS-10: Signální LED (červená)
• USS-11: Signální LED (zelená)
• USS-12: Signální LED (žlutá)
• USS-13: Signální LED (bílá)
• USS-14: Signální LED blikající (červená)
• USS-15: Signální LED (modrá)


Technické parametry

• Jmenovitý proud/napětí:
  - USS-01, USS-04, USS-05 , USS-07, USS-08, USS-09: 6 A/250 V AC
  - USS-02, USS-03, USS-06/S, USS-06/R: 10 A/250 V AC
• napájecí napětí signálek AC 230 V (A1-A2) nebo AC/DC 24 V (A1-A3)
• rozsah pracovních teplot přístroje -20... +55°C
• třmenové svorky, šroub M3 kombinovaná hlava, pozidrive 1
• v provedení 1-MODUL, upevnění na DIN lištu
