Pohon pro dvoukřídlá vrata A1

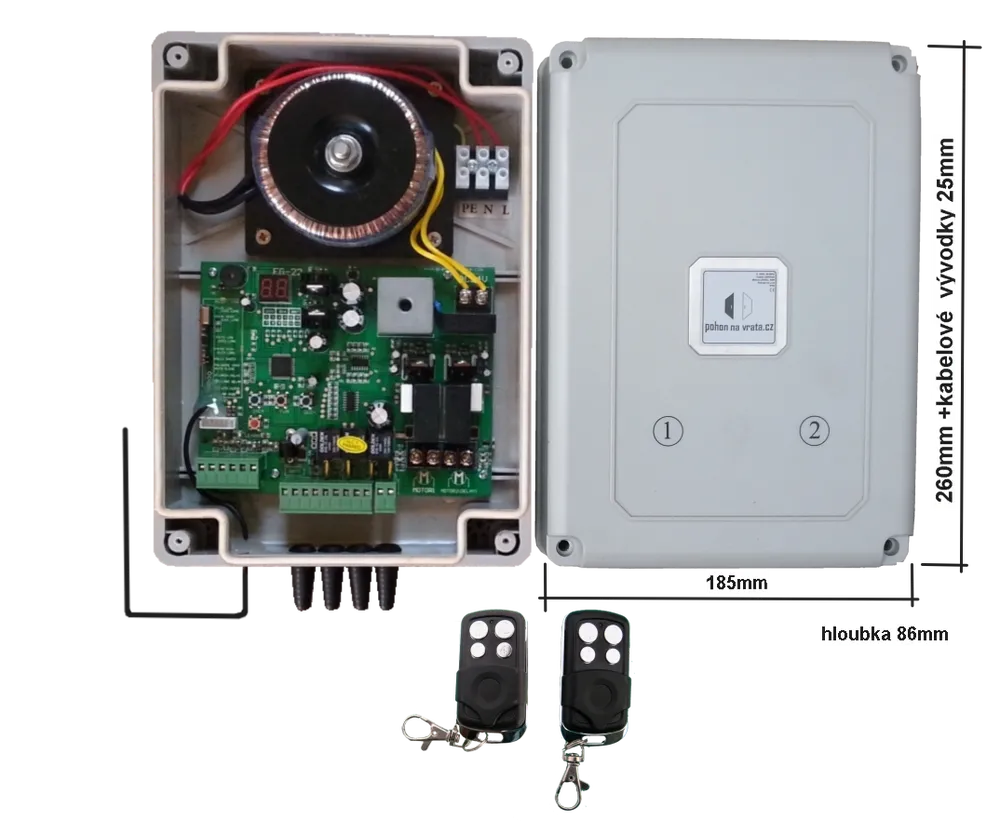

Kompletní set pohonu A1 (dříve pod názvem PKM-C01, nyní ve vyšší kvalitě) pro téměř každou dvoukřídlou bránu nebo vrata. Set pohonu (dva motory - 24V, rozvaděč s transformátorem 230/24V a s řídící jednotkou vybavenou displejem pro zobrazení nastavení, dva dálkové ovladače s plovoucím kódem, kompletní montážní příslušenství) pro téměř každou dvoukřídlou bránu, nebo vrata do délky jednoho křídla 2,5m = průjezd 5m a do hmotnosti jednoho křídla 200kg.

Zcela uzavřené, prachotěsné, masívní a bezpečné pohony z nerezové oceli a slitiny. Vybaveny bezúdržbovým celokovovým planetovým převodem a tichým motorem. Motor s převodovkou je uložen v gumovém loži. Přenos síly z převodovky na píst je řešený způsobem pružného spojení dvou souosých hřídelů, které přenáší otáčivý pohyb a přitom dovoluje, aby se osy obou hřídelů odchylovaly o malý úhel v libovolném směru. Díky tomuto řešení je chod pohonu tichý a bezproblémový a úzké rozměry v místě motoru umožňují montáž i v úzkých průjezdech.

Montáž a manipulace je bez rizika poškození pohonu. Nastavování parametrů je přehledné a přesné na displeji. Pro polohu otevření do areálu nepotřebuje doraz (pro otevírání ven z areálu doporučujeme pro otevření doraz. Pro zavírání doraz doporučujeme z důvodu opěrného tlaku na křídla vrat a vyšší pevnost zavřených křídel). Při výrobě pohonu byl kladen velký důraz na bezpečnost, spolehlivost, jednoduchost nastavení a odolnost při zhoršených klimatických podmínkách - silná námraza, sníh, prudký déšť, prach...

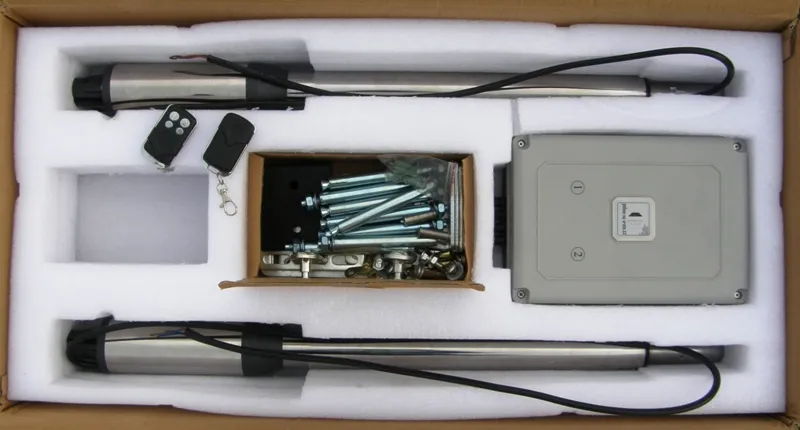

Obsah balení:

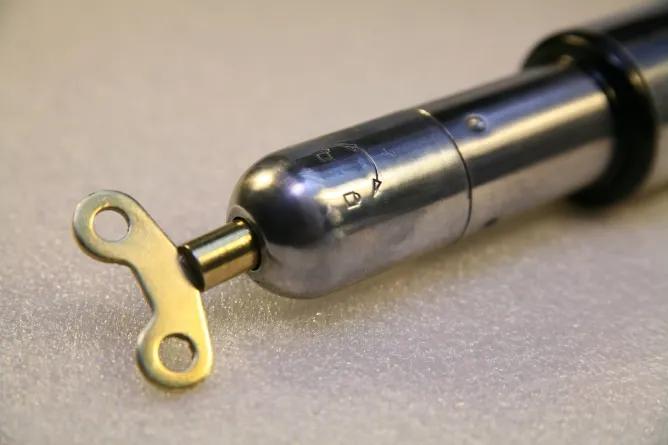

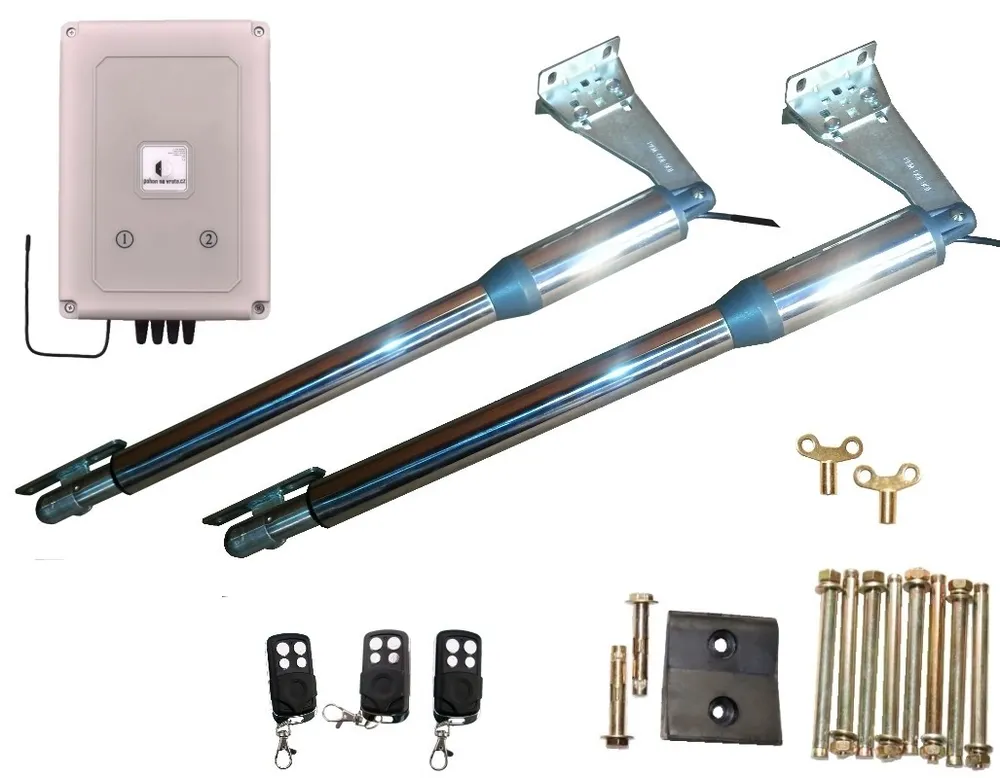

2ks pohonných motorů, kompletní kovové pozinkované instalační příslušenství pro montáž (profily síly 6mm), gumový doraz pro křídla brány, 2ks odepínací klíče pro případ výpadku el. energie, plně programovatelná řídící jednotka, dva dálkové ovladače s dosahem 50m z automobilu (+ nyní jeden ovladač navíc zdarma), podrobný návod na montáž, zapojení a nastavení v češtině (i s možností montáže ven z areálu).

Funkce:

Nastavení měkkého startu.

Nastavení síly (citlivosti na vypnutí) jak v pomalém tak rychlém chodu pro každý pohon zvlášť.

Při zastavení či zpomalení chodu nějakou překážkou se pohon automaticky vypne.
Volba času prodlevy jednoho křídla jak při otevírání, tak při zavírání

Možnost ovládání i na víku řídící jednotky (funkce stejné jako na dálkovém ovladači).

Nastavení rychlosti chodu jednotlivých křídel.

Zachování nastavených hodnot i při výpadku el. napájení.

Samostatné ovládání jednoho křídla brány - možnost pouze pootevření křídla.
Nastavení času automatického zavírání (z bezpečnostních důvodů doporučujeme u této funkce použít fotobuňky zde v nabídce).

Možnost přidání externích tlačítkových spínačů.

Možnost připojení 24V akumulátorové baterie jako záložního zdroje - řídící jednotka má funkci udržování nabité baterie (je možné použít dvě aku. baterie na 12V zapojené do série s min. kapacitou 3Ah) přidání fotobuněk, elektrického zámku, čtečky čipových karet,  možnost přidání až 90 ks dálkových ovladačů.

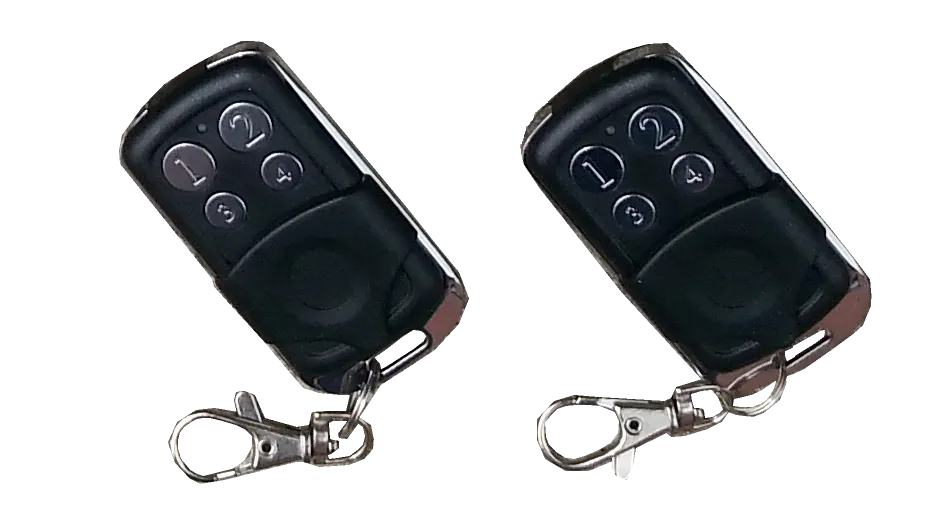

Tlačítko 1 na dálkovém ovladači ovládá jedno křídlo, tlačítko 2 ovládá obě křídla brány. Třetí tlačítko ovládá samostatné svorky v řídící jednotce, kde se spíná a vypíná napájení 24V- vhodné pro dálkové ovládání elektrického zámku na samostatné brance (využití dle potřeb uživatele s ohledem na odběr max 60W).

V sekci příslušenství k pohonům najdete k zakoupení moduly, s nimiž můžete ovládat třetím a čtvrtým tlačítkem  jiné obvody (např. garážová vrata, nebo osvětlení 230V).

Technická specifikace:

Délka pohonu 700mm, vysunutého pohonu 1005mm, , otevření 10 - 15 sekund dle nastavení rychlého chodu a zpomalení. šířka v místě motoru 63mm, výsuv pístu 305mm, síla - 2000N, rychlost výsuvu  pístu - 16mm/s, hmotnost 3,25kg, délka přívodního kabelu 1,5m. Hmotnost zásilky 15kg. Pohony jsou stejné jak pro pravou, tak levou stranu. Vysoká kvalita a spolehlivost.
